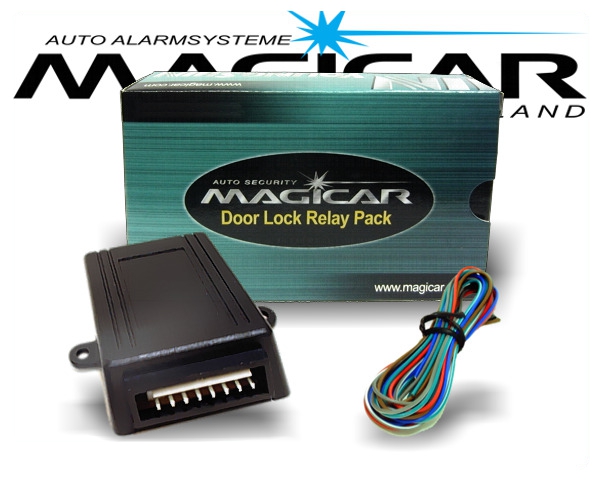

Door Modul / Relais-Box mit zwei Wechselrelais

Art.Nr. DM9120
Magicar

Door Modul zum Ansteuern einer Zentralverriegelung oder von 2 Zustazkanälen | universelle Relaisbox mit zwei integrierten Wechselrelais | belastbar bis 30A



  Mehr Details


Dieses Door-Modul dient zur Steuerung einer Zentralverriegelung mit einem Magicar Alarmsystem.
Es kann auch als Relaisbox zum Ansteuern einer Last / eines Verbrauchers mit einem Zusatzkanal eines Alarmsystems verwendet werden. Es ist ausreichend für 2 Zusatzkanäle.



In folgenden Fällen wird das Door-Modul zu Zentralverriegelungssteuerung benötigt:

Magicar Modell CM302F | CM332F:
Zentralverriegelungs-Typ Door-Modul benötigt
Plus-gesteuert  ja
Masse-gesteuert  ja
Wechselpolarität  ja
einzelne Stellmotoren  ja
Vakuumpumpe  ja



Magicar Modell M100AS | M902F | M932F:
Zentralverriegelungs-Typ Door-Modul benötigt
Plus-gesteuert -
Masse-gesteuert -
Wechselpolarität  ja
einzelne Stellmotoren  -
Vakuumpumpe  ja



Zusatzkanal-/Relais-Steuerung

Sofern Sie an den Zusatzkanälen Ihres Alarm- bzw. Komfortsystems einen Verbraucher anschließen wollen, der einen höheren Strom als 250 mA benötigt, oder bis zu zwei beliebige Verbraucher schalten möchten, können Sie auch dieses Modul dazu verwenden. Es sind dazu zwei Wechselrelais integriert und somit können damit bis zu 2 Kanäle betrieben werden.
Das Door-Modul ist universell verwendbar. Maximale Belastbarkeit 30A, Betriebsspannung 9-15V.

Lieferumfang

  • Door-Modul
  • Anschlußkabel
  • Anleitung
