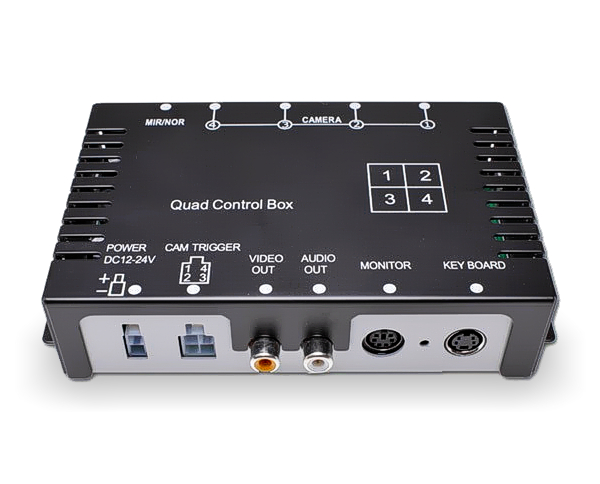

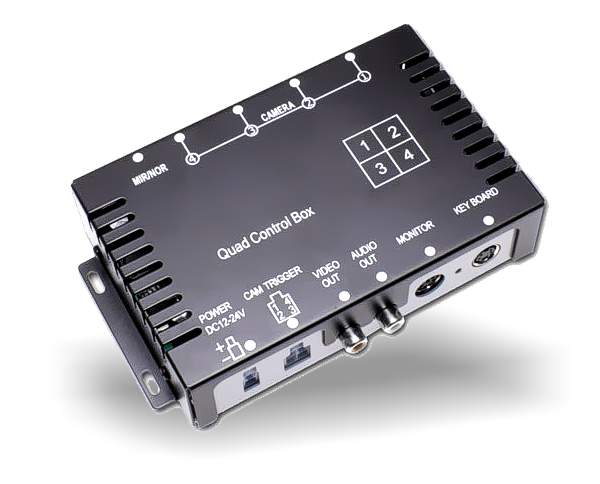

Mit dem Videosplitter SW-QUAD-4P können Sie bis zu vier Videokameras gleichzeitig auf einen Videomonitor darstellen.
Es ist auch möglich eine einzelne Kamera im Vollbild oder bis zu vier Kameras im Split anzuzeigen. Dies geschiet über die Ansteuerung der Triggerleitungen (9-36 Volt DC).
Alle Kamera-Eingänge können über DIP-Schalter elektronisch gespiegelt bzw. entspiegelt werden. Weitere Einstellungen erfolgen am Bedienteil.
Zusätzlich zum Videoausgang (Cinch) für den Monitor haben Sie einen Quad-Ausgang aller 4 Kameras für einen optionalen Videorecorder (DVR). Jeder Kameraeingang hat zusätzlich einen individuellen Audioeingang für ein Mikrofon der am Überwachungsmonitor abgehört werden könnte bzw. vom DVR aufgezeichnet werden kann.
FEATURES
- Darstellung von bis zu 4 Kameras möglich
- Automatische Bildaufteilung 1 bis 4 Kameras möglich
- Eingänge manuell über Bedienteil oder automatisch wählbar
- automatische Vollbildanzeige

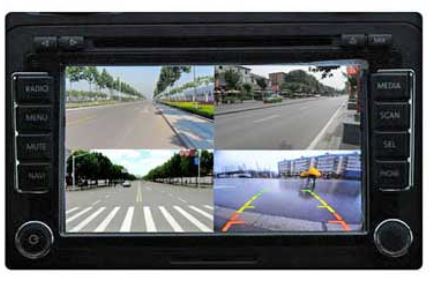

- Anzeigemodus: Vollbild, Split, Triple und Quad
- einfache Verdrahtung der Kameras und Monitor
- Ton-Wiedergabe des jeweiligen angewählten Kanals am Audio-Ausgang
- Überspannung- und Unterspannungsschutz
- Kamerabild kann über DIP-Schalter entspiegelt/gespiegelt werden
- Video-Eingänge frei wählbar via Trigger-Eingänge oder Bedienteil
- Bedienteil hat immer Vorrang über den Trigger-Leitungen
TECHNISCHE DATEN
- Videoeingänge: 4
- Audioeingänge: 4 (Mono)
- Videoausgänge: 2 (1x Cinch, 1x Quadausgang für optionalen DVR)
- Audioausgänge: 2 (1x Cinch, 1x Quadausgang für optionalen DVR)
- Automatische Bildnormumschaltung: PAL/NTSC
- Auflösung 720576 25F/S
- Abmessungen: 155x87x32mm
- Gewicht: 340g
- Betriebstemperatur: 0°C bis +55°C
- Lagertemperatur: -30°C bis 85°C
- Betriebsspannung: 12/24 Volt DC
- Ausgangsspannung der Kameras: 12 Volt DC
- Stromverbrauch: 18 Watt 12Volt DC bzw. 8 Watt 24 Volt DC

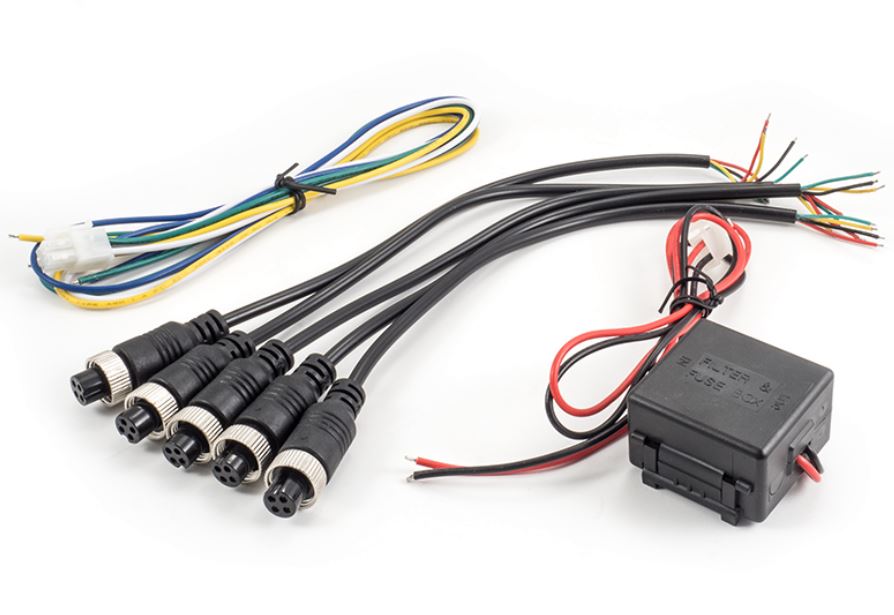

LIEFERUMFANG
- Steuergerät

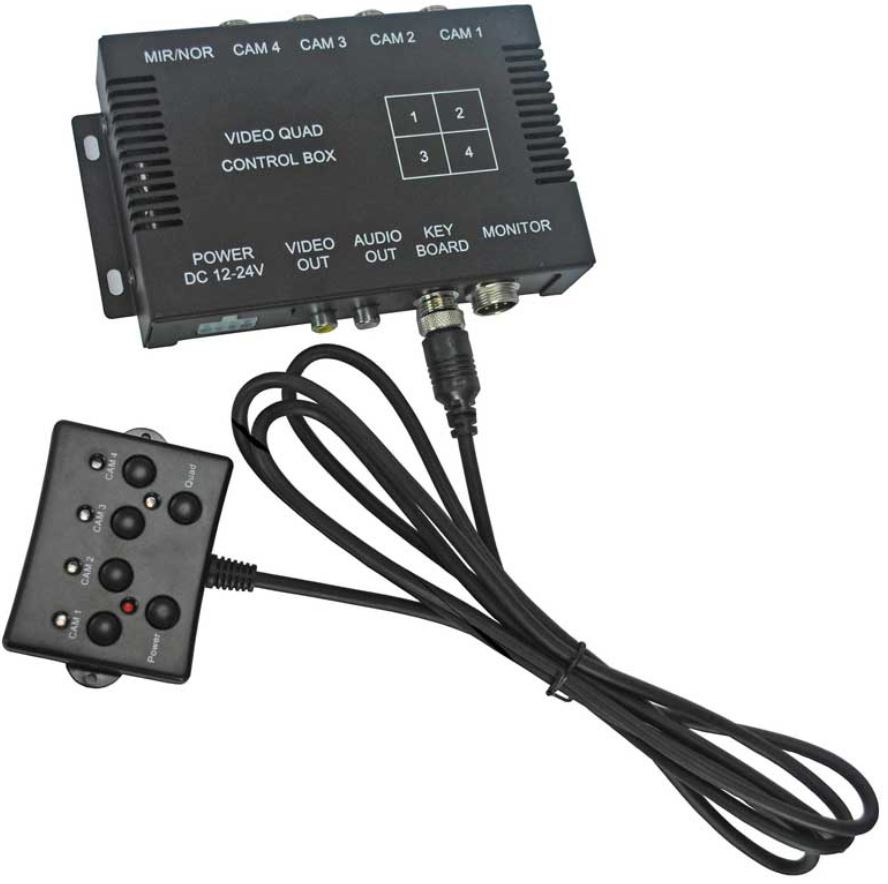

- Bedienteil mit Kabelbaum (200cm)
- 2-poliger Strom-Kabelbaum (70cm)
- 4-poliger Trigger-Kabelbaum (70cm)

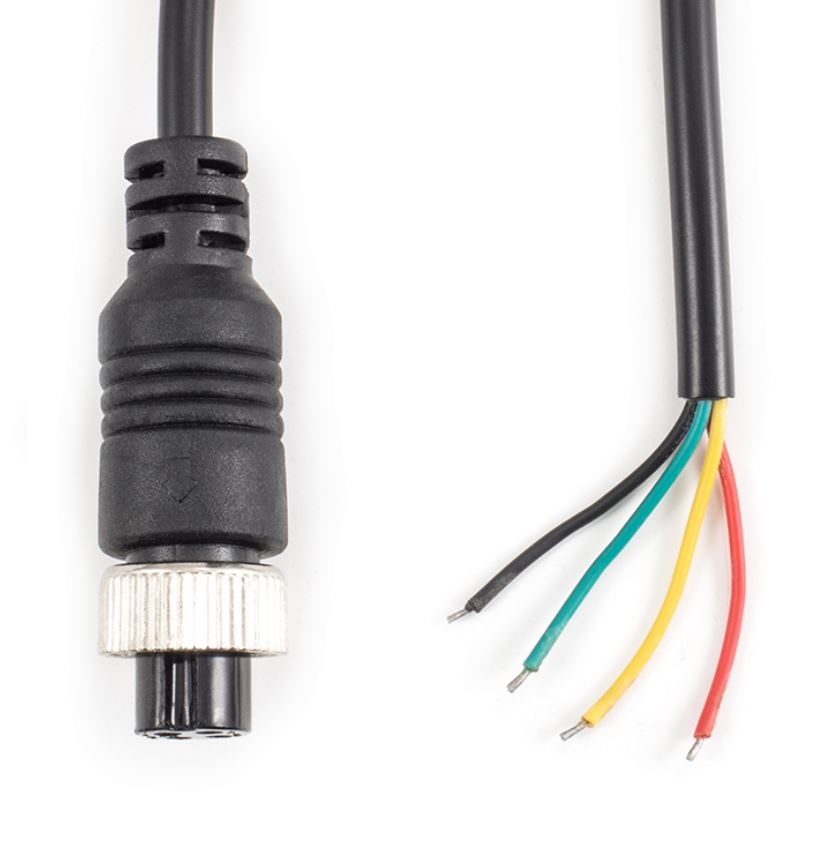

- 5x Adapter 4-Pin auf offene Kabelenden (25cm)
